Mengkalibrasi pengontrol chuck elektromagnetik adalah proses penting yang memastikan kinerja optimal chuck elektromagnetik Anda. Sebagai pemasok terkemukaPengontrol Chuck Elektromagnetik, kami memahami pentingnya kalibrasi yang akurat dalam berbagai aplikasi industri. Di blog ini, kami akan memandu Anda melalui proses langkah demi langkah dalam mengkalibrasi pengontrol chuck elektromagnetik, memberi Anda pengetahuan dan keterampilan untuk mencapai pengoperasian yang tepat dan andal.
Memahami Dasar-Dasar Pengontrol Chuck Elektromagnetik
Sebelum mempelajari proses kalibrasi, penting untuk memiliki pemahaman dasar tentang cara kerja pengontrol chuck elektromagnetik. Pengontrol chuck elektromagnetik adalah perangkat yang mengatur arus listrik yang mengalir melalui chuck elektromagnetik, sehingga mengontrol gaya magnet yang dihasilkan oleh chuck. Gaya magnet ini digunakan untuk menahan benda kerja dengan aman di tempatnya selama operasi pemesinan, seperti penggilingan, penggilingan, dan pembubutan.
Pengontrol biasanya terdiri dari catu daya, panel kontrol, dan seperangkat komponen listrik yang mengatur arus dan tegangan yang disuplai ke chuck. Panel kontrol memungkinkan operator menyesuaikan gaya magnet sesuai dengan kebutuhan spesifik operasi pemesinan.
Mengapa Kalibrasi Itu Penting
Kalibrasi adalah proses penyesuaian dan verifikasi keakuratan suatu alat atau perangkat ukur. Dalam kasus pengontrol pencekam elektromagnetik, kalibrasi memastikan bahwa gaya magnet yang dihasilkan oleh pencekam konsisten dan akurat, yang penting untuk menjaga kualitas dan ketepatan proses pemesinan.
Kalibrasi yang akurat membantu mencegah selip benda kerja, yang dapat menyebabkan hasil akhir permukaan yang buruk, ketidakakuratan dimensi, dan bahkan kerusakan pada benda kerja atau peralatan permesinan. Hal ini juga memastikan bahwa chuck beroperasi dalam batas yang ditentukan, sehingga mengurangi risiko panas berlebih dan keausan dini.
Proses Kalibrasi Langkah demi Langkah
Berikut ini adalah panduan langkah demi langkah untuk mengkalibrasi pengontrol chuck elektromagnetik:
Langkah 1: Siapkan Peralatan
Sebelum memulai proses kalibrasi, pastikan Anda memiliki peralatan yang diperlukan, termasuk multimeter, pengukur gaya magnet, dan satu set anak timbangan standar. Pastikan peralatan dalam kondisi kerja yang baik dan dikalibrasi untuk memastikan pengukuran yang akurat.
Langkah 2: Matikan Pengontrol
Sebelum melakukan kalibrasi apa pun, matikan daya pengontrol chuck elektromagnetik untuk mencegah sengatan listrik. Putuskan sambungan catu daya dan biarkan pengontrol menjadi dingin jika telah digunakan.
Langkah 3: Periksa Sambungan Listrik
Periksa sambungan listrik antara pengontrol dan chuck untuk memastikan sambungan tersebut aman dan bebas dari kerusakan. Sambungan yang longgar atau rusak dapat mempengaruhi kinerja pengontrol dan menyebabkan kalibrasi tidak akurat.
Langkah 4: Ukur Tegangan Input
Gunakan multimeter untuk mengukur tegangan input yang disuplai ke pengontrol. Tegangan masukan harus berada dalam kisaran yang ditentukan pengontrol. Jika volumetage berada di luar kisaran, periksa catu daya dan lakukan penyesuaian yang diperlukan.
Langkah 5: Atur Pengontrol ke Output Minimum
Putar kenop kontrol pada pengontrol ke pengaturan output minimum. Ini akan memastikan bahwa gaya magnet yang dihasilkan oleh chuck berada pada level terendah.
Langkah 6: Ukur Gaya Magnetik
Gunakan pengukur gaya magnet untuk mengukur gaya magnet yang dihasilkan oleh chuck pada pengaturan keluaran minimum. Catat pengukuran untuk referensi di masa mendatang.
Langkah 7: Tingkatkan Output Secara Bertahap
Tingkatkan output pengontrol secara bertahap dengan memutar kenop kontrol sedikit demi sedikit. Setelah setiap kenaikan, gunakan pengukur gaya magnet untuk mengukur gaya magnet yang dihasilkan oleh chuck. Catat pengukuran pada setiap langkah.
Langkah 8: Bandingkan Pengukuran dengan Spesifikasi Pabrikan
Bandingkan gaya magnet yang diukur dengan spesifikasi chuck dari pabrikan. Jika gaya yang diukur berada dalam kisaran yang ditentukan, pengontrol dikalibrasi dengan benar. Jika gaya berada di luar jangkauan, sesuaikan pengontrolnya.
Langkah 9: Sesuaikan Pengontrol
Jika gaya magnet yang diukur berada di luar kisaran yang ditentukan, gunakan sekrup penyetel atau potensiometer pada pengontrol untuk menyetel keluaran. Lakukan sedikit penyesuaian dan ukur kembali gaya magnet setelah setiap penyesuaian hingga gaya yang diinginkan tercapai.
Langkah 10: Verifikasi Kalibrasi
Setelah kalibrasi selesai, verifikasi keakuratan kalibrasi dengan mengulangi proses pengukuran pada pengaturan keluaran yang berbeda. Pastikan gaya magnet tetap konsisten dan dalam kisaran yang ditentukan.
Tip untuk Mengkalibrasi Pengontrol Chuck Elektromagnetik
- Ikuti Instruksi Pabrikan:Selalu mengacu pada instruksi pabrik untuk model spesifik pengontrol chuck elektromagnetik yang Anda gunakan. Petunjuk ini akan memberikan informasi rinci tentang proses kalibrasi dan persyaratan atau tindakan pencegahan khusus apa pun.
- Gunakan Peralatan Berkualitas Tinggi:Gunakan peralatan pengukuran berkualitas tinggi, seperti multimeter dan pengukur gaya magnet, untuk memastikan pengukuran yang akurat. Peralatan berkualitas rendah dapat menyebabkan pembacaan yang tidak akurat dan mempengaruhi proses kalibrasi.
- Lakukan Kalibrasi Reguler:Kalibrasi rutin sangat penting untuk memastikan keakuratan dan kinerja pengontrol chuck elektromagnetik yang berkelanjutan. Jadwalkan kalibrasi secara berkala, misalnya sebulan sekali atau seperempat sekali, bergantung pada frekuensi penggunaan.
- Simpan Catatan:Catat proses kalibrasi, termasuk tanggal, waktu, dan pengukuran yang dilakukan. Ini akan membantu Anda melacak kinerja pengontrol dari waktu ke waktu dan mengidentifikasi potensi masalah.
Penerapan Pengontrol Chuck Elektromagnetik Terkalibrasi
Pengontrol chuck elektromagnetik yang dikalibrasi digunakan dalam berbagai aplikasi industri, termasuk:
- Penggilingan:Dalam operasi penggilingan, chuck elektromagnetik digunakan untuk menahan benda kerja dengan aman di tempatnya selama proses pemesinan. Pengontrol yang dikalibrasi memastikan bahwa gaya magnet cukup untuk mencegah selip benda kerja, sehingga menghasilkan pemesinan yang akurat dan presisi.
- Menggiling:Dalam operasi penggilingan, chuck elektromagnetik digunakan untuk menahan benda kerja pada roda gerinda. Pengontrol yang dikalibrasi memastikan bahwa gaya magnet didistribusikan secara merata, mencegah keausan yang tidak merata dan meningkatkan permukaan akhir benda kerja.
- Berbelok:Dalam operasi pembubutan, chuck elektromagnetik digunakan untuk menahan benda kerja pada mesin bubut. Pengontrol yang dikalibrasi memastikan bahwa gaya magnet cukup kuat untuk menahan benda kerja dengan aman, memungkinkan putaran yang akurat dan efisien.
Berbagai Jenis Chuck Elektromagnetik
Ada beberapa jenis chuck elektromagnetik yang tersedia, masing-masing dirancang untuk aplikasi spesifik. Dua tipe yang umum adalahChuck Elektromagnetik Putardan ituChuck Elektromagnetik Pemesinan Multi Wajah.
- Chuck Elektromagnetik Putar:Jenis chuck ini dirancang untuk digunakan dalam operasi pemesinan putar, seperti pembubutan dan penggilingan. Hal ini memungkinkan benda kerja diputar sambil ditahan dengan aman oleh gaya magnet, memberikan fleksibilitas dan efisiensi yang lebih besar dalam proses pemesinan.

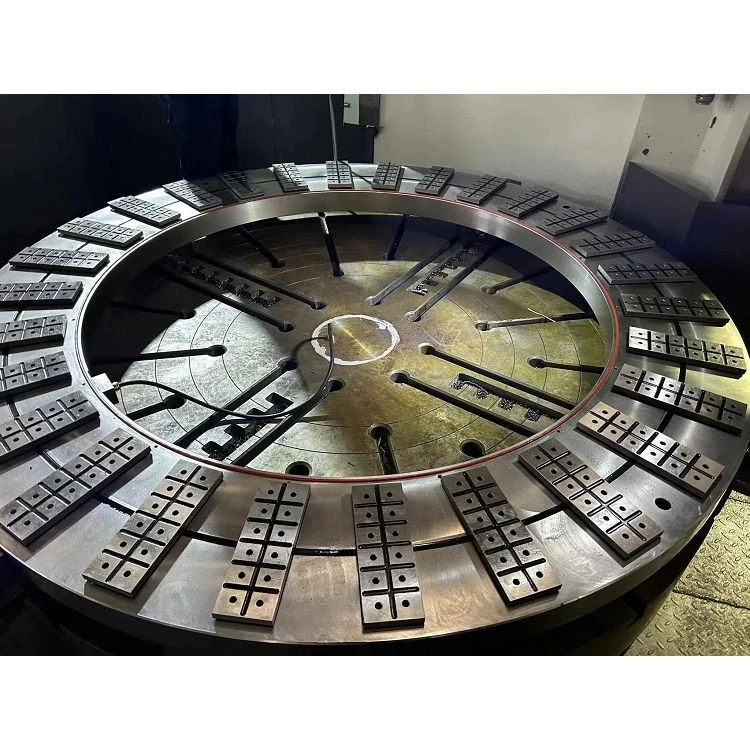

- Chuck Elektromagnetik Mesin Multi Wajah:Jenis chuck ini dirancang untuk digunakan dalam operasi pemesinan multi-muka, yang mana benda kerja perlu dipegang pada beberapa posisi. Hal ini memungkinkan pemesinan beberapa permukaan benda kerja secara bersamaan, mengurangi waktu penyetelan dan meningkatkan produktivitas.
Hubungi Kami untuk Kebutuhan Pengendali Chuck Elektromagnetik Anda
Sebagai pemasok pengontrol chuck elektromagnetik yang tepercaya, kami berkomitmen untuk menyediakan produk berkualitas tinggi dan layanan pelanggan yang sangat baik. Jika Anda memiliki pertanyaan tentang kalibrasi pengontrol chuck elektromagnetik atau memerlukan bantuan dalam memilih pengontrol yang tepat untuk aplikasi Anda, jangan ragu untuk menghubungi kami. Tim ahli kami siap membantu Anda menemukan solusi terbaik untuk kebutuhan Anda.
Referensi
- Instruksi pabrikan untuk pengontrol chuck elektromagnetik.
- Standar dan pedoman industri untuk kalibrasi chuck elektromagnetik.
